Η παρουσίαση του Land-Dweller από τη Rolex πέρσι την άνοιξη, με τον καινούριο μηχανισμό διαφυγής Dynapulse, ξαναέφερε στο προσκήνιο ένα ζήτημα που είχε, για χρόνια, ξεχαστεί. Η συντριπτική πλειονότητα των σύγχρονων μηχανικών ρολογιών στηρίζεται στον κλασικό «ελβετικό» μηχανισμό διαφυγής, χωρίς σημαντικές ανανεώσεις—εκτός από την προσπάθεια της Omega με το Co-Axial escapement προ 25ετίας. Πριν εξετάσουμε λεπτομερώς τις βελτιώσεις που έφερε το Dynapulse, αξίζει να θυμηθούμε πώς λειτουργεί ένα μηχανικό ρολόι και, ειδικότερα, τον ρόλο της διαφυγής, αυτής της αθέατης «καρδιάς» που κρύβεται συνήθως κάτω από γέφυρες και γρανάζια.
Όταν κουρδίζουμε ένα ρολόι -χειροκίνητα ή με την κίνηση του χεριού μας που ενεργοποιεί τον ρότορα- στην ουσία τυλίγουμε ένα ελατήριο. Όταν αυτό ξετυλίγεται, μεταδίδει ενέργεια σε μια σειρά γραναζιών. Τα γρανάζια αυτά χρησιμοποιούνται για να μας δώσουν τις διάφορες ενδείξεις του ρολογιού. Για παράδειγμα, κινούν τους δείκτες ή περιστρέφουν το δίσκο με τις ημέρες του μήνα, κάτω από το παράθυρο της ημερομηνίας. Το τελευταίο από τα γρανάζια αυτά είναι ο τροχός διαφυγής, που με τη σειρά του αποτελεί το πρώτο κομμάτι του συστήματος διαφυγής. Η δουλειά του είναι να «φρενάρει» την ενέργεια του ελατηρίου. Χωρίς αυτόν, το ελατήριο θα ξετυλιγόταν με τη μία, στέλνοντας σε ένα τρελό χορό όλους δείκτες, μέχρι η ενέργειά του να εξαντληθεί. Το ρολόι δεν θα έδειχνε την ώρα ή τα λεπτά, αφού αυτός ο χορός θα ήταν ασυντόνιστος και πολύ γρήγορος.
Η ωρολογοποιία έχει ψάξει για τις λύσεις που θα μειώνουν όσο είναι δυνατόν τους παράγοντες που δυσκολεύουν τον ισοχρονισμό και άρα την μέγιστη ακρίβεια ενός ρολογιού.
Πώς, όμως, ξέρει ο τροχός διαφυγής πότε πρέπει να γυρίζει ώστε να επιτρέπει στο υπόλοιπο γρανάζωμα μετάδοσης να χρησιμοποιεί την ενέργεια για να δείχνει σωστά την ώρα και τις υπόλοιπες ενδείξεις; Η απάντηση είναι «χάρη στο μπαλανσιέ». Τι εστί μπαλανσιέ; Είναι αυτό που έχει πάρει την ιδέα του εκκρεμούς από τα ρολόγια τοίχου και την έχει μετατρέψει σε κάτι που χωράει σε μια τόση δα κάσα που μπορούμε να φορέσουμε στον καρπό μας. Ένας τροχός που μέσα του κρύβει το δικό του ελατήριο («ελατήριο του μπαλανσιέ» ή «τρίχα», στη γλώσσα των ωρολογοποιών), ο οποίος ταλαντώνεται με μια σταθερή συχνότητα. Σε ένα «ελβετικό» σύστημα διαφυγής κινεί την άγκυρα ή καστάνια, που είναι σχεδιασμένη έτσι ώστε με κάθε κίνηση που κάνει πέρα – δώθε να επιτρέπει στον τροχό διαφυγής να κινηθεί κατά ένα διάστημα.
Η αμφίδρομη μετάδοση ενέργειας
Όπως, λοιπόν, ένα εκκρεμές χρησιιμοποιεί τη βαρύτητα για να κινείται από τη μία άκρη στην άλλη και να δίνει το ρυθμό σε ένα εκκρεμές, έτσι και το μπαλανσιέ χρησιμοποιεί ένα ελατήριο σε μορφή σπείρας (την «τρίχα») που αντλεί ενέργεια από αυτήν που απελευθερώνει το κεντρικό ελατήριο του ρολογιού. O τροχός διαφυγής, λοιπόν, παίζει το ρόλο και της μετάδοσης ενέργειας στην «τρίχα» αλλά και της ρύθμισης της ακρίβειας της ώρας, παίρνοντας ώθηση και ρυθμό από το μπαλανσιέ. Τα στάδια αυτής της αμφίδρομης κίνησης είναι τα εξής:
– Ωθήση από τη διαφυγή: Σε κάθε «κτύπο», η άγκυρα δίνει μικρή ώθηση στο μπαλανσιέ, περιστρέφοντάς το από τη θέση «ηρεμίας». Έτσι τυλίγει ελαφρά και το σπειρωτό του ελατήριο.
– Ροπή επαναφοράς: Καθώς το μπαλανσιέ ταλαντεύεται, η ελαστικότητα της τρίχας ασκεί ροπή που το επαναφέρει στην αρχική του θέση. Στο άκρο της διαδρομής, το ελατήριο είναι πλήρως τυλιγμένο.
– Αντίστροφη ταλάντωση: Η ροπή επαναφοράς επιταχύνει την τροχό προς την αντίθετη πλευρά, ξεδιπλώνοντας το ελατήριο και τυλίγοντάς το προς την αντίθετη κατεύθυνση. Η εναλλαγή τύλιγμα–ξετύλιγμα συνεχίζει την ταλάντωση. Αυτή η κίνηση δημιουργεί και το χαρακτηριστικό ήχο (τικ) ενός μηχανισμού.
– Ρύθμιση περιόδου χρόνου: Η περίοδος ταλάντωσης καθορίζεται από τη σκληρότητα του ελατηρίου και την στιγμιαία αδρένεια του μπαλανσιέ. Ιδανικά η περίοδος παραμένει σταθερή (ισοχρονία).
– Συντονισμός γραναζώματος: Η σταθερή αυτή χρονική περίοδος επιστρέφει στον τροχό διαφυγής με κάθε κίνηση της άγκυρας και από εκεί ρυθμίζει το κάθε πότε θα κινηθούν τα υπόλοιπα γρανάζια.
Εν αρχή ήν ο «ελβετικός» μηχανισμός
Όπως τα εκκρεμή, έτσι και ένα μπαλανσιέ δεν μπορεί να κινείται αέναα. Γιατί υπάρχει η τριβή, τόσο με τον αέρα, όσο και στο σημείο που το σύστημα ενώνεται με τον υπόλοιπο μηχανισμό. Με αυτά τα δεδομένα, το σύστημα διαφυγής ενός ρολογιού είναι αδύνατον να είναι τέλειο. Γιατί έχει πολλά σημεία τριβής και συνδέσμους των διαφόρων εξαρτημάτων του: Από τις άκρες της άγκυρας που «συναλλάσονται» με τα δόντια του τροχού διαφυγής, στα λιπαντικά που χρησιμοποιούνται εκεί που η άκρη της άγκυρας ενώνεται με το μπαλανσιέ, η ωρολογοποιία έχει ψάξει για τις λύσεις που θα μειώνουν όσο είναι δυνατόν τους παράγοντες που δυσκολεύουν τον ισοχρονισμό και άρα την μέγιστη ακρίβεια ενός ρολογιού. Από τότε που κατασκευάστηκαν τα πρώτα ρολόγια, η πάλη του ωρολογοποιού με τις αντιξοότητες είναι συνεχής.
Στα ρολόγια χειρός, η καλύτερη λύση που δόθηκε αρχικά ήταν ο λεγόμενος «ελβετικός» μηχανισμός διαφυγής. Ασφαλής λόγω του «κλειδώματος» της άγκυρας, μεταδίδει το ρυθμό αμφίδρομα, ξεκινά αυτόματα με το που λάβει ενέργεια από το γρανάζωμα. Τον είχε εφεύρει ο Άγγλος Thomas Mudge γύρω στο 1755, αλλά η υιοθέτησή του από τους Ελβετούς ωρολογοποιούς από το 1900 και μετά, τού έδωσε το όνομα με το οποίον τον ξέρουμε σήμερα.
Ο λόγος που η Omega αρχικά και τώρα η Rolex προσπάθησαν να δημιουργήσουν κάτι διαφορετικό είναι ότι ο ελβετικός μηχανισμός διαφυγής δεν είναι τέλειος. Ο συνδυασμός των άκρων της άγκυρας (που ναι μεν είναι από ρουμπίνι, αλλά αυτό δεν σημαίνει ότι δεν προκαλούν καθόλου τριβή) με τη γεωμετρία της (το ένα άκρο πρέπει να είναι πιο μακρύ από το άλλο, για να επιτρέπει την κίνηση του τροχού διαφυγής προς την ίδια κατεύθυνση κάθε φορά) σημαίνει ότι χάνεται ενέργεια αλλά και ότι η μετάδοση δεν είναι 100% ακριβής. Επιπρόσθετα, η ελάχιστη αυτή τριβή συμβαίνει πολύ συχνά. Σε ένα μηχανισμό με μπαλανσιέ που ταλαντώνεται 28.800 φορές την ώρα (4 Hz), η τριβή εμφανίζεται 8 φορές το δευτερόλεπτο. Δηλαδή 1.261.440.000 την πενταετία, αν το ρολόι δουλεύει συνέχεια. Εξ ου και θα έχετε ακούσει συχνά ότι το ρολόι σας χρειάζεται σέρβις κάθε περίπου 5 χρόνια. Πρέπει να μπει λαδάκι στα σημεία τριβής.
Οι λύσεις των Omega, Grand Seiko και Rolex

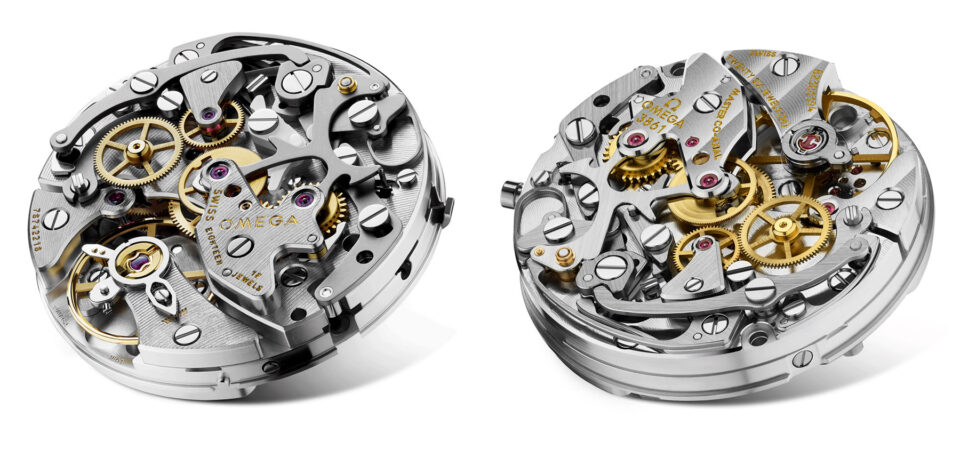

Η Omega προσπάθησε να λύσει το πρόβλημα, παρουσιάζοντας το Co-Axial escapement το 1999. H λογική του είναι ότι αν ο τροχός διαφυγής συναλάσσεται απευθείας με το μπαλανσιέ, μειώνονται τα σημεία τριβής και η ανάγκη για λάδι. Το σύστημα έχει πρακτικά δύο τροχούς διαφυγής, που βρίσκονται τον ίδιο άξονα (εξ ου και το όνομα “co-axial”). Όμως μόνο ο μικρός εκ των δύο συνδέεται με το υπόλοιπο γρανάζωμα. Όταν το μπαλανσιέ κινείται προς τη μία πλευρά, ωθεί τον ένα τροχό και όταν γυρίζει προς την αντίθετη, ωθεί τον άλλο. Έτσι προς τη μία μεριά η μετάδοση στο γρανάζωμα γίνεται άμεσα και προς την άλλη έμμεσα. Η Grand Seiko έχει επίσης αναπτύξει την τελευταία πενταετία ένα σύστημα που μοιάζει οπτικά με το «ελβετικό» αλλά έχει κοινή λογική με το co-axial και που κινεί αυτή τη στιγμή οκτώ μοντέλα της συλλογής Evolution 9 και ένα Heritage με φοβερή ακρίβεια.
Σε ένα μηχανισμό με μπαλανσιέ που ταλαντώνεται 28.800 φορές την ώρα (4 Hz), η τριβή εμφανίζεται 8 φορές το δευτερόλεπτο. Δηλαδή 1.261.440.000 την πενταετία, αν το ρολόι δουλεύει συνέχεια.

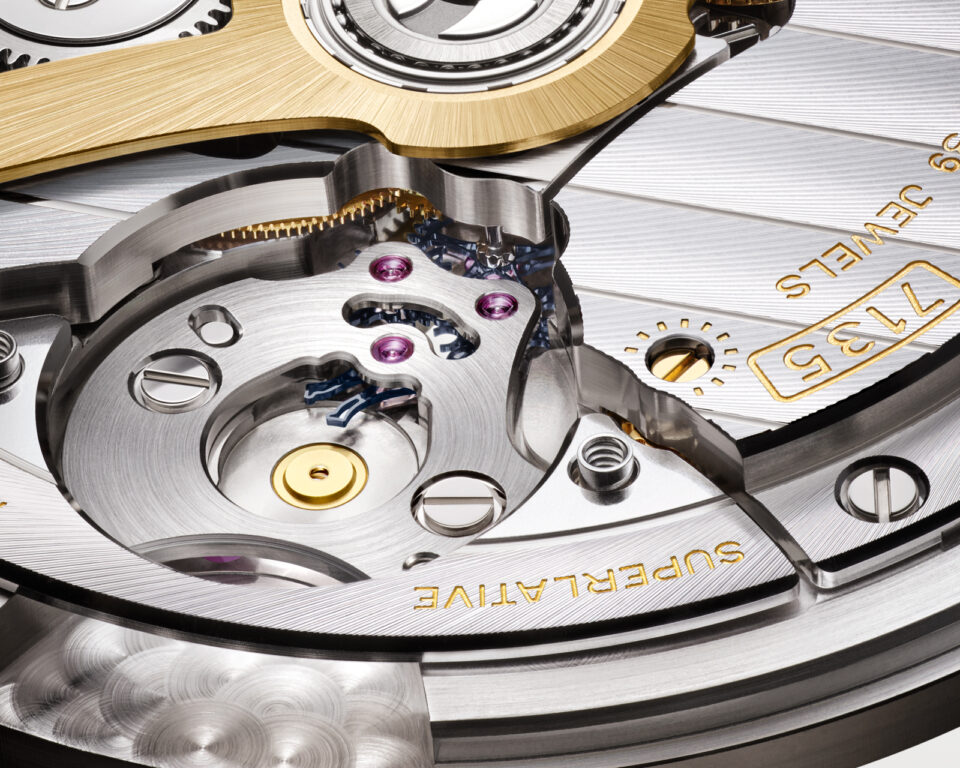

Το 2025, η Rolex έφερε στο τραπέζι μια εντελώς νέα πρόταση. Ο μηχανισμός 7135 που βρίσκεται κάτω από το καντράν του Land-Dweller φέρει το σύστημα διαφυγής Dynapulse, το οποίο αποτελείται από 7 διαφορετικές πατέντες. H πιο μεγάλη του καινοτομία είναι ότι η μετάδοση γίνεται μόνο έμμεσα. Με δεδομένο ότι τα δύο τρίτα της ενέργειας του κεντρικού ελατηρίου χάνονται στη συνεργασία μπαλανσιέ και τροχού διαφυγής λόγω της τριβής, η Rolex αποφάσισε να προσπεράσει εντελώς αυτή τη σχέση. Αντί της άγκυρας, έφερε ένα εκκρεμές (φανταστείτε το σαν κουνιστή πολυθρόνα ή σαν πεταλιέρα ποδηλάτου) που με κάθε κτύπο του μπαλανσιέ σπρώχνει σε μια ομαλή κίνηση τους δύο τροχούς διαφυγής εκ των οποίων μόνο ο ένας συναλλάσεται με το γρανάζωμα μετάδοσης. Σπρώχνοντας, αντί «φρενάροντας» τον κάθε τροχό -και χρησιμοποιώντας εξελιγμένα υλικά- το Dynapulse μειώνει στο απειροελάχιστο τη χρήση λιπαντικών.
Το Land-Dweller και το νέο Dynapulse της Rolex αποδεικνύουν ότι η εξέλιξη της διαφυγής δεν σταματά ποτέ. Από τον “ελβετικό” μηχανισμό του Thomas Mudge έως το Co-Axial της Omega, κάθε βήμα είχε τον ίδιο στόχο: να μειώσει την τριβή, να περιορίσει την ανάγκη για σέρβις του ρολογιού και να βελτιώσει την ακρίβεια. Το Dynapulse προχωρά ένα βήμα παραπέρα, απομακρύνοντας τον τροχό διαφυγής από το μπαλανσιέ και υιοθετώντας καινοτόμα υλικά για σχεδόν μηδενική τριβή. Η ωρολογοποιία, όσο σεβαστή κι αν είναι η παράδοσή της, δεν συγχωρεί τη στασιμότητα. Κάθε νέο σύστημα διαφυγής υπογραμμίζει τη σκληρή δουλειά των ωρολογοποιών και την αέναη αναζήτηση της τελειότητας. Καθώς η Rolex, η Grand Seiko, η Omega και οι υπόλοιποι “μεγάλοι” αναζητούν την επόμενη μηχανική επανάσταση, εμείς ως θεατές δεν μπορούμε παρά να δηλώνουμε συνεπαρμένοι από τις εξερευνήσεις τους στα άδυτα της ψυχής του χρόνου.
ΟΜΟΙΟΤΗΤΕΣ ΚΑΙ ΔΙΑΦΟΡΕΣ TΩΝ ΤΡΙΩΝ ΣΥΣΤΗΜΑΤΩΝ

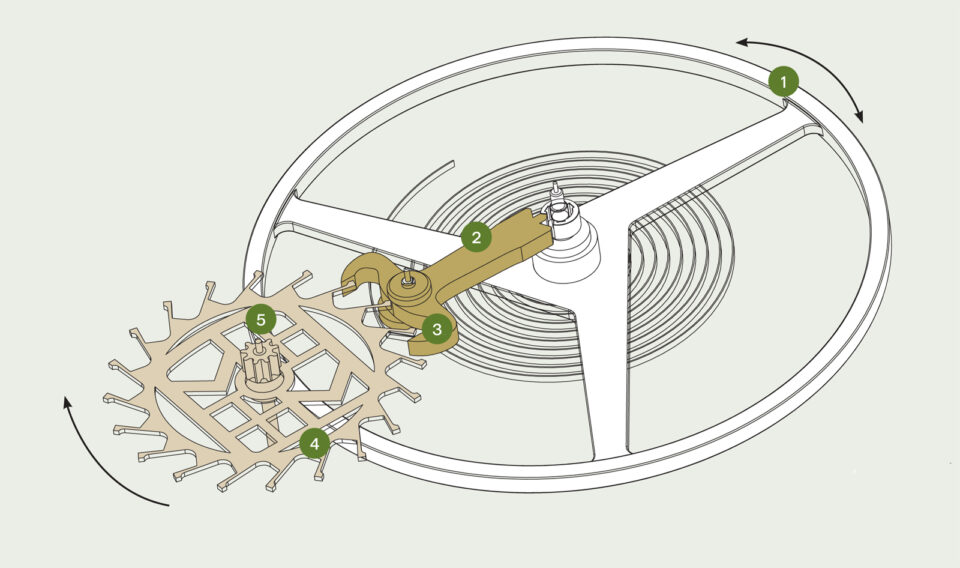

Ελβετικό: Το μπαλανσιέ κινείται πέρα – δώθε (1). Στον άξονά του είναι προσαρμοσμένη η καστάνια ή άγκυρα (2). Οι άκρες της (3) έρχονται σε άμεση επαφή με τα δόντια του τροχού διαφυγής (4), ο οποίος με τη σειρά του έρχεται σε επαφή με το γρανάζωμα μετάδοσης του ρολογιού μέσω του πηνίου – άξονα στο κέντρο του (5). Η άγκυρα είναι έτσι κατασκευασμένη, με το ένα άκρο ελαφρώς μακρύτερο από το άλλο και με διαφορετική κλίση, ώστε ενώ η ίδια κινείται αριστερά – δεξιά, ο τροχός διαφυγής να κινείται πάντα προς μία μόνο κατεύθυνση. Ιδανικά, ο ισοχρονισμός που επιτυγχάνεται στο μπαλανσιέ θα έπρεπε να μεταφέρεται απόλυτα στο γρανάζωμα. Όμως η τριβή από το «φρενάρισμα» που προκαλεί η άγκυρα στον τροχό διαφυγής επιφέρει απώλειες στην ακρίβεια, ενώ την ίδια ώρα καταναλώνει πολλή ενέργεια. Ένας κλασικός μηχανισμός με τέτοιο σύστημα, όπως για παράδειγμα ο SW260-1 της Sellita «χάνει» από -4 ως +15 δευτερόλεπτα την ημέρα στην εξελιγμένη μορφή του, ενώ μπορεί να ρυθμιστεί ακόμη περισσότερο από μια ωρολογοποιία και να φτάσει στα στάνταρ της πιστοποίησης COSC (-4/+6 δευτερόλεπτα τη μέρα).

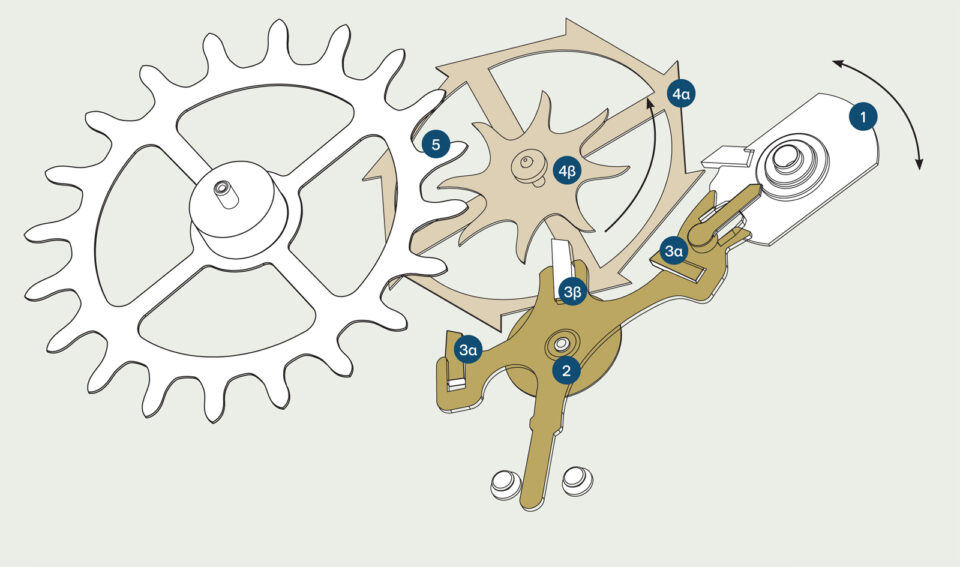

Co-Axial: Επειδή το σκίτσο του Co-Axial, όπως και του Dynapulse συστήματος διαφυγής είναι πιο πολύπλοκα, δεν δείχνουμε το μπαλανσιέ και το ελατήριό του. Στην περίπτωση του συστήματος της Omega φανταστείτε πως βρίσκεται κάτω από την επιφάνεια (1) που έρχεται σε επαφή με την άγκυρα (2) και, βεβαίως, κινείται πέρα – δώθε. Η άγκυρα πλέον μοιάζει περισσότερο με τρίαινα. Οι δύο άκρες της (3α) έρχονται σε επαφή με το μεγάλο (4α) τροχό διαφυγής και το μέσο της (3β) με τον μικρό (4β). Αυτός έρχεται σε επαφή με το γρανάζωμα μετάδοσης (5). Καθώς οι δύο τροχοί διαφυγής βρίσκονται στον ίδιο άξονα, η μετάδοση γίνεται άμεσα με την κίνηση του μπαλανσιέ με τη φορά του ρολογιού και έμμεσα όταν ταλαντώνεται προς την αντίθετη κατεύθυνση, μειώνοντας έτσι το «φρενάρισμα» και βελτιώνοντας την ακρίβεια. Σήμερα, ένας Co-Axial μηχανισμός της Omega υπόσχεται απώλειες όχι μεγαλύτερες από +5 δευτερόλεπτα τη μέρα.

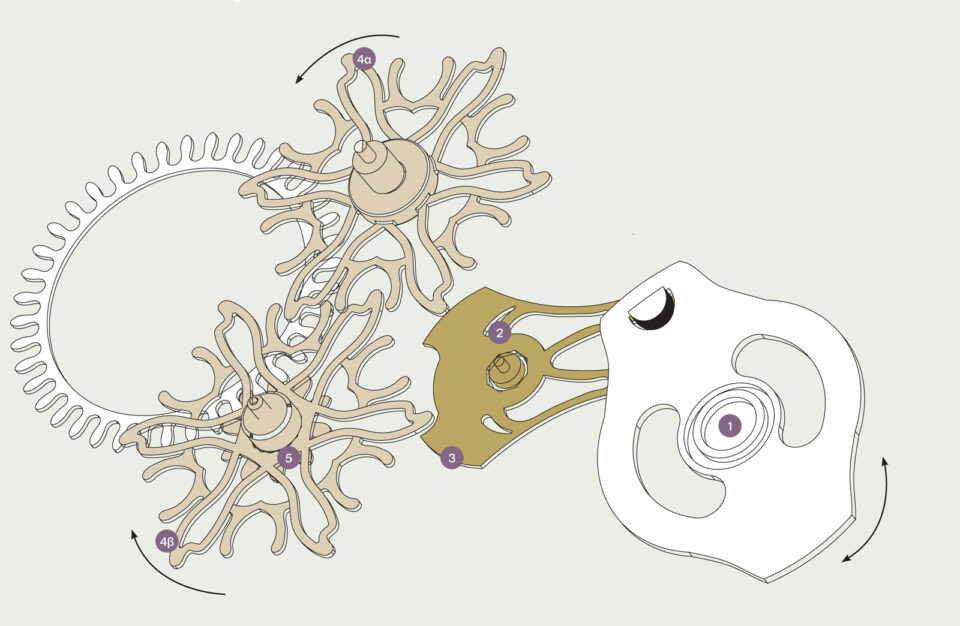

Dynapulse: Στο σύστημα της Rolex, το μπαλανσιέ βρίσκεται επάνω από (και στον ίδιο άξονα) με το πρώτο κομμάτι της «πεταλιέρας» του Dynapulse (1) και την κινεί πέρα – δώθε. Το πηνίο του μπαλανσιέ είναι φτιαγμένο από κεραμικό για ακόμη καλύτερη απόδοση, ενώ το ελατήριό του (το περίφημο Syloxi) από πυρίτιο και ένα παρεμφερές υλικό διαθέτει μια πατενταρισμένη γεωμτερία που επιτρέπει σχεδόν απόλυτο ισοχρονισμό. Τη θέση της άγκυρας έχει το εκκρεμές (2) που ωθεί (αντί να φρενάρει) με μια μεγάλη επιφάνεια (3) τους δύο τροχούς διαφυγής (4α και 4β). Ο ένας εκ των δύο (4β) διαθέτει άξονα με τροχό (5) που έρχεται σε επαφή με το γρανάζωμα μετάδοσης. Η ώθηση αντί του φρεναρίσματος ελαχιστοποιεί την τριβή και μειώνει την ανάγκη ενέργειας. Για το Land-Dweller, η Rolex υπόσχεται απώλειες όχι μεγαλύτερες από -2/+2 δευτερόλεπτα τη μέρα.
